引言

在三坐标测量仪（CMM）的精密测量体系中，测座与测头是直接接触工件、传递测量信号的关键部件，其性能直接影响测量效率与精度。对于仪器仪表及量具量仪行业而言，合理选配测座与测头，能够显著拓展三坐标测量仪的适用场景。本文将围绕MT10手动旋转测座与雷尼绍MH20i测头，结合三坐标测量仪的应用，进行系统解析。

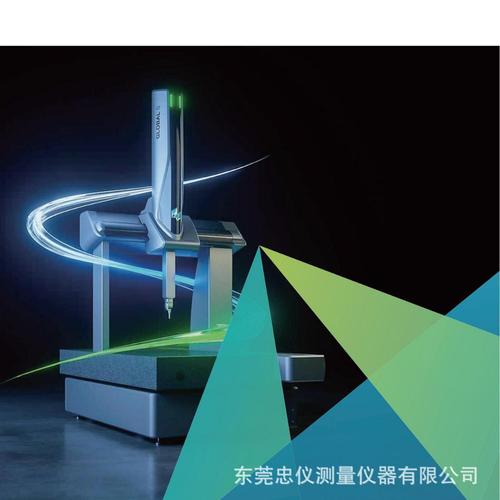

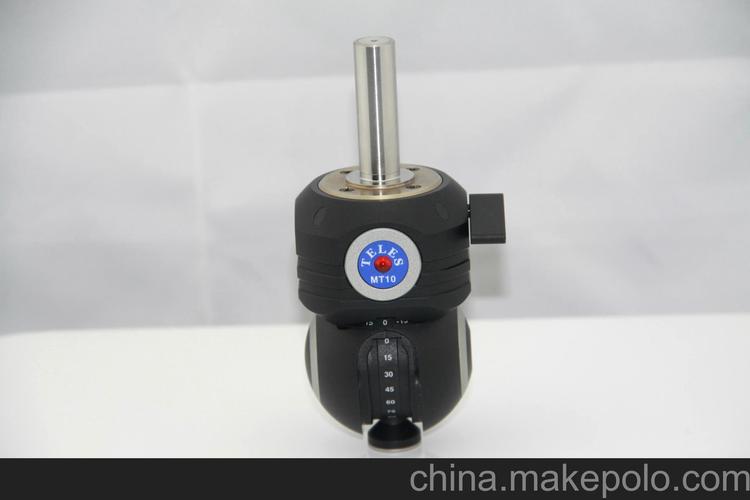

一、MT10手动旋转测座：灵活切换测量角度

MT10是一款经典的手动旋转测座，通常安装于三坐标测量仪的Z轴末端。其核心特点包括：

• 双轴旋转：可绕水平轴（A轴）和垂直轴（B轴）进行手动分度，实现多种空间角度的测量姿态。
• 高重复性：采用精密机械定位结构，重复定位精度可达±1.5角秒以内，确保多次旋转后测头位置的一致性。
• 操作便捷：无需电机驱动，通过手动松紧即可完成角度调整，适合中小批量、多角度特征的测量任务。

MT10常与雷尼绍MH20i系列测头配合使用，构成经济高效的手动测量系统，尤其适用于教学、中小企业质检及复杂工件的单点触发测量。

二、雷尼绍MH20i测头：可靠的触发式测量

MH20i是雷尼绍（Renishaw）推出的手动旋转测头系统，集测座与测头于一体，其技术亮点如下：

• 集成设计：将MH20i测头与可旋转测座模块结合，减少连接环节，提升系统刚性。
• 高精度触发：采用成熟的机械式触发机构，复位精度优于1μm，保证每次触测的可靠性。
• 双轴手动分度：与MT10类似，可实现A、B轴手动调节，但MH20i本体已包含分度功能，可直接安装测针。
• 广泛兼容：可与雷尼绍全系列测针及延长杆配合，满足深孔、沟槽、斜面等特征测量。

在三坐标测量仪上使用MH20i，通常无需额外控制器，通过测头信号接口即可将触发信号传输至控制系统，完成坐标采集。

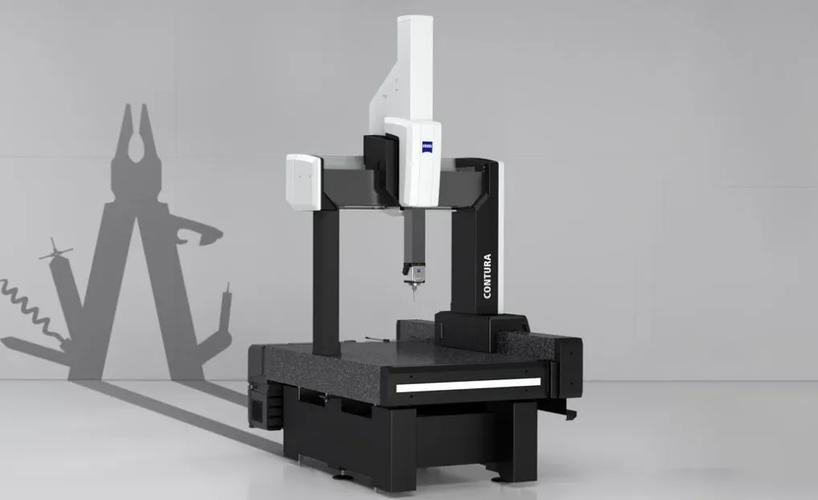

三、三坐标测量仪系统中的协同工作

将MT10手动旋转测座与MH20i测头组合，或直接选用MH20i集成系统，可搭建一套完整的手动测量方案：

1. 测座安装：MT10固定在Z轴，MH20i装于MT10下端，形成两级旋转能力（若MH20i自身带分度，则可省去MT10）。
2. 角度调整：根据被测特征方位，手动旋转测座与测头至目标角度，锁紧后系统记录角度偏移量并在软件中进行补偿。
3. 测量执行：操作三坐标测量仪移动测头触碰工件，触发信号被控制系统捕获，从而计算测点坐标。
4. 软件匹配：主流三坐标测量软件（如PC-DMIS、RationalDMIS等）均支持手动测座与测头的角度配置，可实现自动补偿与路径规划。

该方案的优势在于成本低、操作直观，适合测量任务不固定、批量较小的场景。但需注意，手动旋转需在测量前完成，无法在程序运行中自动换角，因此对操作者的经验有一定要求。

四、应用场景与选型建议

• 仪器仪表行业：小型壳体、接插件、齿轮等零件的形位公差检测，MT10+MH20i组合可高效应对多角度孔位与平面。
• 量具量仪领域：用于校准标准件、检具的验收测量，提供可靠的尺寸与位置数据。
• 选型提示：若测量任务以单点触发为主、角度更换频率低，优先选择MT10手动旋转测座搭配MH20i测头；若希望减少手动干预，可考虑电动旋转测座（如PH10T）与TP20测头组合，但成本较高。

五、维护与注意事项

• 定期清洁MT10分度齿盘与MH20i触发机构，避免油污和切屑影响精度。
• 手动旋转时勿用力过猛，以免损坏定位销或测头内部弹簧。
• 更换测针后应重新校验测头，确保触发各向一致性。
• 避免在超量程或高温环境下使用，以免造成不可逆损坏。

##

MT10手动旋转测座与雷尼绍MH20i测头是三坐标测量仪手动测量系统中的经典组合，它们以出色的灵活性、可靠的重复精度和较低的持有成本，在仪器仪表、量具量仪及机械制造领域得到广泛应用。理解其结构原理与配合方式，有助于用户充分发挥三坐标测量仪的潜能，提升质量控制的效率与准确性。
