引言

在现代制造业中，精密测量是保证产品质量和技术进步的关键环节。三坐标测量仪作为一种高精度的测量设备，广泛应用于机械、汽车、航空航天、电子等领域。其中，ACM654F-ACM自动三坐标测量仪以其卓越的自动化性能和稳定的测量精度，成为众多企业质检与研发部门的首选工具。本文将详细介绍ACM654F-ACM自动三坐标测量仪的特点、技术参数、应用场景及其在工业测量中的优势。

一、什么是三坐标测量仪？

三坐标测量仪（Coordinate Measuring Machine，简称CMM）是一种通过探测被测物体表面点坐标，来计算物体几何尺寸、形状及位置误差的精密测量仪器。它通常由三个相互垂直的移动轴（X、Y、Z）组成，配合高精度传感器（如接触式测头或光学扫描测头），能够实现对复杂零件的高精度测量。

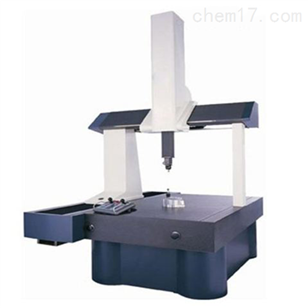

二、ACM654F-ACM自动三坐标测量仪概述

ACM654F-ACM是一台全自动三坐标测量仪，专为批量检测和复杂曲面测量设计。其型号中的“ACM”代表自动控制与测量（Automated Control & Measurement），“654F”则反映了其行程范围与结构特点（例如600mm×500mm×400mm的测量行程及F系列高精度平台）。相比手动或半自动机型，ACM654F-ACM在效率、重复性和操作简便性上有了显著提升。

三、主要特点与核心技术

1. 全自动测量流程

• 配备自动更换测头的测座系统，可编程控制测头角度，无需人工干预即可完成多角度测量。
• 支持CAD模型导入与自动路径规划，实现“一键测量”，大幅缩小编程时间。

2. 高精度与高稳定性

• 采用花岗岩基座和空气轴承导轨，有效减少振动和热变形，保证长期稳定性。
• 分辨率可达0.1μm，示值误差可控制在(1.5+L/350)μm以内（L为测量长度，单位mm），满足精密零部件的检测要求。

3. 智能化软件系统

• 内置支持DMIS标准的测量软件，兼容多种格式（IGES、STEP、STL等）。
• 具备SPC统计分析功能，可实时生成检测报告，便于质量控制与追溯。

4. 多功能测头选项

• 可搭配触发式测头（如Renishaw TP20）、扫描测头或激光扫描头，适应不同材质、不同特征（孔、槽、曲面）的测量需求。

四、技术参数（典型配置）

| 项目 | 参数 |
|------|------|
| 测量行程 | X: 600mm, Y: 500mm, Z: 400mm |
| 分辨率 | 0.1μm |
| 示值误差 | (1.5 + L/350) μm |
| 探测误差 | ≤1.8μm |
| 最大扫描速度 | 300mm/s |
| 最大加速度 | 800mm/s² |
| 工作温度 | 18-22°C（建议20±1°C） |
| 气源压力 | 0.4-0.5MPa |
| 外形尺寸 | 约1200mm×1000mm×2500mm |
| 设备重量 | 约800kg |

注：以上参数为出厂标准值，实际配置可能根据用户需求有所调整。

五、应用领域

ACM654F-ACM自动三坐标测量仪广泛应用于：

• 汽车制造：发动机缸体、变速箱壳体、齿轮、涡轮增压器零件的尺寸与形位公差检测。
• 航空航天：叶片、叶轮、结构件等复杂曲面的高精度测量。
• 模具与工具：注塑模、冲压模、刀具的轮廓与磨损分析。
• 电子与半导体：精密连接器、PCB板、微型零件的三维尺寸验证。
• 医疗器械：人工关节、手术器械、植入体的几何精度控制。

六、使用与维护要点

为确保ACM654F-ACM长期稳定运行，建议注意以下事项：

1. 环境控制：保持恒温恒湿，避免阳光直射和气流扰动。
2. 气源要求：使用清洁干燥的压缩空气，定期更换过滤芯。
3. 测头保护：轻拿轻放，避免碰撞；定期校准测头。
4. 软件更新：及时获取官方发布的测量算法与补偿参数升级。
5. 周期检定：每年至少进行一次精度校验，使用标准球或量块验证。

七、

ACM654F-ACM自动三坐标测量仪融合了高精度机械结构、自动化控制技术和智能测量软件，能够显著提升质量检测的效率和一致性。对于追求“零缺陷”生产的企业而言，它不仅是测量工具，更是实现数字化转型和智能制造的重要伙伴。随着工业4.0的推进，此类自动化CMM将在更广泛的产线集成（如与机器人、MES系统对接）中发挥更大价值。
