在制造业与质量控制领域，三坐标测量仪（CMM）一直是精密测量和几何尺寸检测的核心设备。传统的三坐标测量机通常体积庞大、对环境要求高，需要专门的恒温实验室和固定基座，虽然有很高的精度，但在现场检测、大型工件测量以及快速部署方面存在诸多不便。而便携式三坐标测量机的出现，正好弥补了这些缺口，将高精度测量能力带到了生产现场。

一、什么是便携式三坐标测量机？

便携式三坐标测量机是一种可移动、易于携带的三坐标测量系统。与传统桥式或龙门式三坐标测量仪不同，它通常采用关节臂、激光跟踪、光学摄影或手持扫描等结构，没有笨重的花岗岩平台，整体重量轻、可折叠或拆装，能够直接放置在生产车间、装配线或户外现场使用。用户只需简单校准，就能对零部件进行三维尺寸、形位公差和曲线曲面的高精度测量。

二、主要类型与技术特点

目前市面上主流的便携式三坐标测量机包含以下几类：

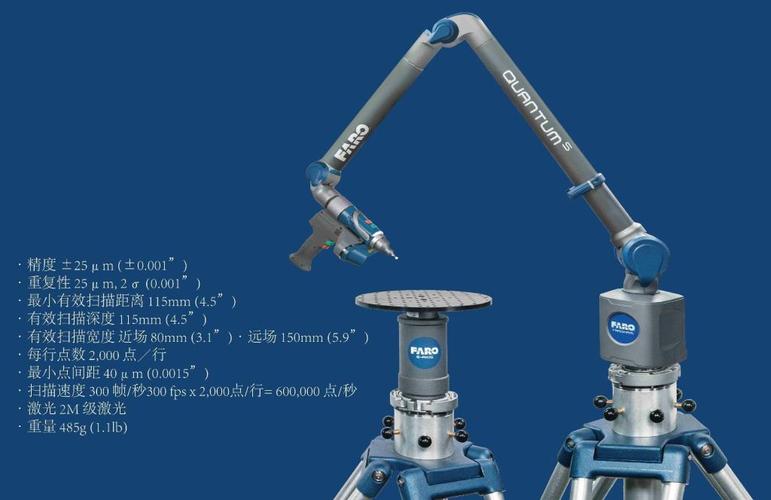

1. 关节臂三坐标测量机：采用多关节机械臂结构，每个关节内置高精度角度编码器，测头在空间中的位置由各臂长和角度计算得出。测量范围从1.2米到4.5米不等，精度可达±0.005毫米至±0.05毫米，适合中小型工件的现场检测。

1. 激光跟踪仪：利用激光束跟踪靶球，测量范围可达数十米，精度高、动态测量能力强，广泛用于大型飞机、船舶、能源设备等超大尺寸测量。

1. 摄影测量系统：通过多角度拍摄编码标志点和参考点，解算关键点的三维坐标。它对环境振动不敏感，适合测量大型、柔软或难以接触的物体。

1. 手持式三维扫描仪：基于结构光或激光扫描，能够快速获取物体表面点云，虽精度略低于接触式测量，但速度快、细节丰富，常用于逆向工程与形貌检测。

共同特点是：重量轻（通常可单手或双人搬运）、内置电池供电、无线数据传输、兼容多种测头（接触式、激光扫描、视觉測頭），配合专业测量软件，能够完成尺寸检测、形位公差分析、反向工程、CAD对比等任务。

三、与传统三坐标测量仪的区别

相比传统固定式三坐标测量仪，便携式三坐标机的优势十分明显：

• 部署灵活：无需专用测量间，可在车间现场就近测量，减少工件搬运成本。
• 测量范围大：关节臂或激光跟踪仪可通过移动基座或转站扩展测量范围，不受平台尺寸限制。
• 适应性强：能测量大型、重型或不易移动的工件，如模具、夹具、整车、飞机结构件等。
• 操作方便：人机交互直观，普通技术工人经过培训即可上手。

但传统三坐标测量仪在超高精度（如亚微米级）和长期稳定性方面仍占优势，且更适合小型精密零件的批量检测。因此，两者常常互为补充。

四、典型应用领域

便携式三坐标测量机已广泛应用于：

• 汽车制造：白车身、整车门盖、动力总成、内外饰件的尺寸验证与装配调整。
• 航空航天：飞机蒙皮、结构件、发动机叶片的快速检测与修复。
• 模具与工装：注塑模具、冲压模具、检具的几何量测量与磨损评估。
• 重型机械：大型轴承、齿轮箱、工程机械结构件的现场测量。
• 电子与新能源：电池壳体、电机定子、连接器的面型与位置度检查。

五、选购要点与使用建议

选择便携式三坐标测量机时，需要综合考虑以下因素：

1. 测量范围与精度：根据工件尺寸和公差要求确定臂长或跟踪距离，精度通常表示为MPE（最大允许误差），常见考察指标有空间长度示值误差和重复性。
2. 测量方式：接触式测量稳定可靠，适合规则几何特征；非接触激光或扫描方式适合软质、复杂曲面工件。
3. 软件能力：测量软件应支持GD&T、CAD导入、点云比对与报告输出，这直接影响使用效率与数据价值。
4. 环境适应性：工作温度范围、抗振动、防尘防水等级需匹配实际车间环境。
5. 品牌与售后：选择有良好技术支持和校准服务的供应商，确保长期使用精度。

在日常使用中，应注意定期校准（通常每年一次标准器校准）、避免剧烈碰撞与温度突变、使用前预热并检查测头，测量时保证工件与测量机在同一温度场中，以减小热膨胀误差。

六、发展趋势

便携式三坐标测量机正朝着更高精度、更强自动化与智能化的方向发展。一方面，编码器、激光跟踪和视觉测量技术不断进步，让ppb级分辨率和微米级精度在便携设备上成为可能；另一方面，结合机器人、自动化转台和AI算法，可实现自动路径规划、自动识别特征和实时质量反馈，使现场测量真正融入智能制造闭环。无线连接、云端数据管理和多设备协同也将进一步提升测量效率与决策水平。

便携式三坐标测量机以其灵活性、现场适应性和良好的性价比，正在改变传统质量检测模式。对于需要兼顾精度与效率的制造企业而言，它不仅是三坐标测量仪的有力补充，更是实现全流程质量控制的重要工具。
